Hey! Sebagai pembekal pengikat paip, saya telah melihat secara langsung betapa pentingnya untuk menangani pengembangan haba dalam sistem paip. Pengembangan terma adalah fenomena semula jadi yang berlaku apabila bahan menjadi panas dan mengembang atau menyejukkan dan mengecut. Jika tidak diurus dengan betul, ia boleh menyebabkan banyak masalah dalam sistem paip, seperti kebocoran, kegagalan paip dan juga kerosakan struktur. Jadi, mari kita mendalami cara pengikat paip mengendalikan pengembangan terma.
Memahami Pengembangan Terma
Mula-mula, kita perlu memahami apa itu pengembangan haba. Setiap bahan mempunyai pekali pengembangan terma (CTE), yang merupakan ukuran berapa banyak ia mengembang atau mengecut dengan perubahan suhu. Sebagai contoh, logam biasanya mempunyai CTE yang lebih tinggi daripada plastik. Apabila paip dipanaskan, ia cuba mengembang ke semua arah - memanjang, lebar, dan ketebalan - dari segi. Pengembangan ini boleh memberi banyak tekanan pada paip dan sambungannya.
Katakan anda mempunyai saluran paip panjang yang membawa cecair panas. Apabila suhu bendalir meningkat, paip akan mula mengembang. Jika paip dipasang dengan tegar pada kedua-dua hujungnya, pengembangan ini boleh menimbulkan tekanan dalaman yang besar. Tegasan ini boleh menyebabkan paip lekuk, retak, atau sendi menjadi longgar. Di situlah pengikat paip masuk.
Jenis Pengikat Paip dan Peranannya dalam Pengembangan Terma
Terdapat beberapa jenis pengikat paip, dan masing-masing memainkan peranan yang berbeza dalam mengendalikan pengembangan haba.
Bolt dan Nat
Bolt dan nat adalah beberapa pengikat paip yang paling biasa. Ia digunakan untuk menyambung paip ke bebibir, injap dan komponen lain. Apabila ia datang kepada pengembangan haba, jenis bolt yang betul boleh membuat perbezaan yang besar. Sebagai contoh,Bolt Stud Keluli Tahan Karatadalah pilihan ramai. Keluli tahan karat mempunyai rintangan kakisan yang baik dan boleh mengendalikan tekanan haba yang cukup.
Cara bolt berfungsi adalah dengan menyediakan daya pengapit. Apabila paip mengembang, bolt perlu dapat meregang sedikit tanpa kehilangan daya pengapitnya. Bolt berkekuatan tinggi direka untuk melakukan perkara itu. Ia diperbuat daripada bahan yang boleh menahan tekanan tambahan yang disebabkan oleh pengembangan haba.Bolt Stud Dua Hujung dengan Bolt Hex Kepalajuga bagus untuk aplikasi di mana anda memerlukan sambungan yang kuat yang boleh mengendalikan perubahan haba. Bolt ini mempunyai benang pada kedua-dua hujungnya, yang membolehkan sambungan yang lebih selamat dan boleh laras.
Pengapit
Pengapit paip adalah satu lagi jenis pengikat. Mereka digunakan untuk memegang paip di tempat sepanjang panjangnya. Terdapat pelbagai jenis pengapit, seperti bolt U dan pengapit jalur. Pengapit perlu cukup fleksibel untuk membolehkan paip mengembang dan mengecut. Sebagai contoh, pengapit U - bolt yang direka dengan baik akan mempunyai sedikit permainan di dalamnya. Permainan ini memberikan ruang paip untuk berkembang tanpa dihadkan. Jika pengapit terlalu ketat, ia boleh menghalang paip daripada mengembang secara semula jadi, yang membawa kepada pembentukan tekanan.
penyangkut
Penyangkut paip adalah penting untuk menyokong paip dan membolehkannya bergerak semasa pengembangan haba. Terdapat pelbagai jenis penyangkut, seperti penyangkut spring dan penyangkut tegar. Penyangkut spring amat berguna apabila berurusan dengan pengembangan haba. Mereka boleh menyesuaikan dengan perubahan panjang paip dengan meregangkan atau memampatkan. Ini membantu mengekalkan penjajaran paip yang betul dan mengurangkan tekanan pada paip dan sambungannya.
Pertimbangan Reka Bentuk untuk Pengikat Paip dalam Pengembangan Terma
Apabila mereka bentuk sistem paip, terdapat beberapa faktor yang perlu dipertimbangkan semasa memilih pengikat paip untuk mengendalikan pengembangan terma.
Pemilihan Bahan

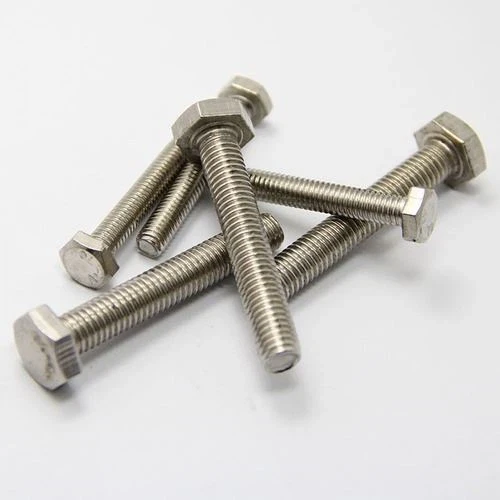

Seperti yang dinyatakan sebelum ini, bahan pengikat adalah penting. Anda perlu memilih bahan dengan CTE yang serasi dengan bahan paip. Jika CTE pengikat dan paip terlalu berbeza, ia boleh menyebabkan pengembangan berbeza, yang boleh menyebabkan masalah. Sebagai contoh, jika paip diperbuat daripada bahan dengan CTE yang tinggi dan pengikat mempunyai CTE yang rendah, pengikat mungkin tidak dapat menampung pengembangan paip, yang membawa kepada kegagalan sendi.Bolt Berulir Keluli Tahan Karatadalah pilihan yang baik kerana keluli tahan karat mempunyai sifat yang menjadikannya sesuai untuk pelbagai suhu dan persekitaran.
Pemasangan dan Tork
Pemasangan pengikat paip yang betul juga penting. Bolt perlu diketatkan kepada tork yang betul. Jika ia tidak cukup ketat, ia mungkin longgar semasa pengembangan haba. Sebaliknya, pengetatan berlebihan boleh merosakkan pengikat atau paip. Adalah penting untuk mengikuti saranan pengilang untuk nilai tork.
Sendi Pengembangan
Dalam sesetengah kes, sambungan pengembangan digunakan bersama dengan pengikat paip. Sambungan pengembangan adalah komponen fleksibel yang boleh menyerap pengembangan haba paip. Ia biasanya dipasang pada titik strategik dalam sistem paip. Pengikat paip kemudiannya digunakan untuk menyambungkan sambungan pengembangan ke paip. Gabungan ini membolehkan pengurusan pengembangan haba yang lebih berkesan.
Contoh Sebenar - Dunia
Mari kita lihat contoh dunia sebenar. Dalam kilang pemprosesan kimia, terdapat banyak paip yang membawa bahan kimia panas. Paip ini tertakluk kepada perubahan suhu yang ketara. Kilang itu menggunakan gabungan bolt keluli tahan karat dan penyangkut spring untuk mengendalikan pengembangan terma. Bolt keluli tahan karat menyediakan sambungan yang kuat antara paip dan bebibir, manakala penyangkut spring membenarkan paip bergerak dengan bebas semasa ia mengembang dan mengecut. Persediaan ini telah membantu mengelakkan kebocoran dan kegagalan paip, memastikan operasi loji berjalan lancar.
Kesimpulan
Kesimpulannya, pengikat paip memainkan peranan penting dalam mengendalikan pengembangan haba dalam sistem paip. Dengan memilih jenis pengikat yang betul, mengambil kira bahan, pemasangan dan kerja bersama komponen lain seperti sambungan pengembangan, kami boleh menguruskan tegasan yang disebabkan oleh pengembangan haba dengan berkesan. Sebagai pembekal pengikat paip, saya telah melihat perbezaan yang boleh dibuat oleh pemilihan pengikat yang betul.
Jika anda berada di pasaran untuk pengikat paip berkualiti tinggi untuk mengendalikan pengembangan haba dalam sistem paip anda, saya ingin bercakap dengan anda. Sama ada anda sedang mengusahakan projek paip kecil atau pemasangan industri yang besar, kami mempunyai pengikat yang sesuai untuk anda. Hubungi kami untuk memulakan perbincangan tentang keperluan khusus anda.
Rujukan
- Buku Panduan Standard Marks untuk Jurutera Mekanikal
- ASME B31.3 Kod Paip Proses
- Buku Panduan Pemasangan Paip
